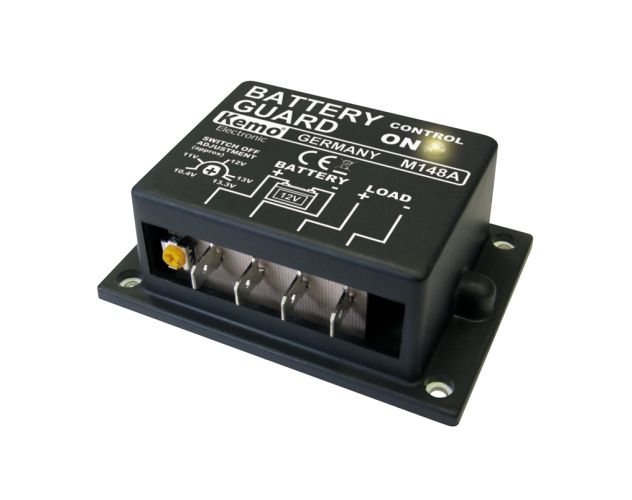

Batteriskydd 12V/24V - Skydd mot djupurladdning (M148A-24-3)

Batteriskydd 12V/24V - Skydd mot djupurladdning (M148A-24-3)

Förhindrar djupurladdning och skyddar ditt batteri - automatisk frånkoppling vid låg spänning

Den här batterivakten är utformad för att skydda 12V-24V-batterier från djupurladdning genom att bryta strömmen till förbrukarna innan batteriet når en kritisk nivå. Den är idealisk för frysboxar, värmare, radioapparater, TV-apparater, pumpar och annan utrustning som annars riskerar att tömma batteriet helt.

När spänningen återgår till en normal nivå slår enheten automatiskt på strömmen. Avstängningsnivån är steglöst justerbar, så att du kan anpassa skyddet till exakt batterityp och installation.

Hur fungerar batteriskyddet?

Batteriskyddet övervakar ständigt spänningen. När spänningen sjunker till det valda gränsvärdet (10,4-13,3 V) stängs enheten av.

När spänningen stiger igen med ca 0,8 V (± 0,3 V) slås den automatiskt på.

Detta skyddar batteriet från skador, minskad kapacitet och kortare livslängd - särskilt viktigt för bly-syra- och AGM-batterier som inte får djupurladdas.

Viktig information om installation

• Modulen avger värme under belastning och måste installeras på rätt sätt för att värmen ska kunna avledas.
• Modulen ska fästas med 4 st M3-skruvar (eller 2,9 mm metallskruvar).
• Skruvarna måste greppa aluminiumplattan i botten - inte plastkanten.
• Använd inte långa skruvar.
• Borra inte större hål än nödvändigt.
• Modulen får inte snedställas eller vridas under monteringen.
• För belastningar över 10 A måste en extra kylfläns installeras.
• Se till att modulen inte överskrider den maximala driftstemperaturen.

Tekniska specifikationer

• Driftspänning: 12V batteri
• Avstängningsspänning: Justerbar 10,4-13,3 V
• Återställningsspänning: Ca +0,8 V (± 0,3 V) över valt frånslagsvärde
• Maximal belastning: 20 A (10 A utan extra kylning, 20 A med kylfläns)
• Kopplingselement: Power-MOS-transistor i den negativa ledningen
• Egenförbrukning OFF: < 0,7 mA
• Strömförbrukning ON (LED): < 1,6 mA
• Mått: 87 × 60 × 33 mm (inkl. monteringsbas)

Används ofta för

• Kylboxar och minikompressorer
• Bilvärmare, fläktar och dieselvärmare
• Radioapparater, TV-apparater och annan elektronik
• Pumpar och övervakningsutrustning
• Campinganläggningar, båtar och solpaneler
