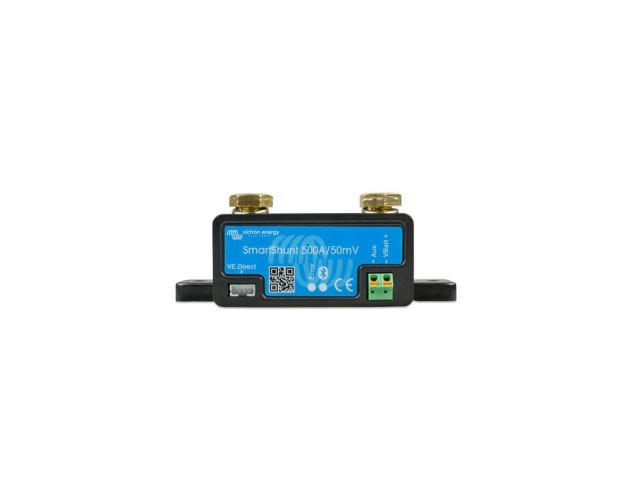

Victron SmartShunt batteriövervakning 500A, 50mV

Victron SmartShunt Batteriövervakning 500A, 50mV

Effektiv batteriövervakning med Bluetooth och VE.Direct kommunikationsport

Victron SmartShunt är en batteriövervakningsenhet utformad för att mäta batterispänning och ström.

Baserat på dessa mätningar beräknar den batteriets laddningstillstånd och återstående tid för urladdning. Den registrerar också historiska data som djupaste urladdning, genomsnittlig urladdning och antalet laddnings-/urladdningscykler.

Funktioner

• Bluetooth-anslutning: Möjliggör installation och övervakning via VictronConnect-appen på smartphone eller surfplatta.
• VE.Direct kommunikationsport: För anslutning till datorer eller GX-enheter (som Cerbo GX eller ColorControl GX) för lokal eller fjärrövervakning.
• Hjälpingång: Möjlighet att övervaka spänningen på ett annat batteri, mittpunkten på en batteribank eller temperaturen på batteriet.
• Övervakning: Inkluderar övervakning av in- och utspänning, belastning i % och larm.

Varför övervaka batteriet?

Batterier används i många olika applikationer för att lagra energi för senare användning. Övervakning av batteriet ger viktig feedback till användaren så att nödvändiga åtgärder kan vidtas för att förlänga batteriets livslängd.

Detta kan förhindra under- eller överladdning, djupurladdning och andra tillstånd som kan förkorta batteriets livslängd.

Specifikationer

• Maximal kontinuerlig ström: 500A
• Spänning: 50mV
• Anslutningar:
  -M10 bult för BATTERI MINUS och SYSTEM MINUS
  -VE.Direct terminal för dataöverföring
  -M10 ringterminal för Aux och Vbatt+
• Drifttemperaturområde: -40°C till +65°C
• Luftfuktighet: Max. 95 % (icke-kondenserande)
• Skyddskategori: IP21
• Vikt: 0,4 kg
• Mått: 73 x 108 x 27 mm

Installation

• Installation: Måste installeras i ett torrt utrymme med två 5,5 mm hål för skruvar eller bultar.
• Elektriska anslutningar: Anslut batteriets minuspol till BATTERI MINUS och minuspolen på systemet till SYSTEM MINUS. Använd de medföljande röda kablarna med säkringar för att ansluta Vbatt+- och Aux-anslutningarna till sina respektive positiva anslutningar.

Tillbehör

Temperaturgivare för BMV: För mätning av batteritemperatur (köps separat).

GX-enhet: Såsom Cerbo GX eller ColorControl GX för system- eller fjärrövervakning (GX-enheter är Victrons kommunikationshubbar som kopplar ihop produkter och tillåter övervakning och kontroll av systemet).

VE.Direct-kabel: För anslutning av batteriövervakningsenheten till en GX-enhet.

VE.Direct till USB-gränssnitt: För anslutning via USB till en GX-enhet eller VictronConnect-app.
